- 型號： ZX1/XL3422-II

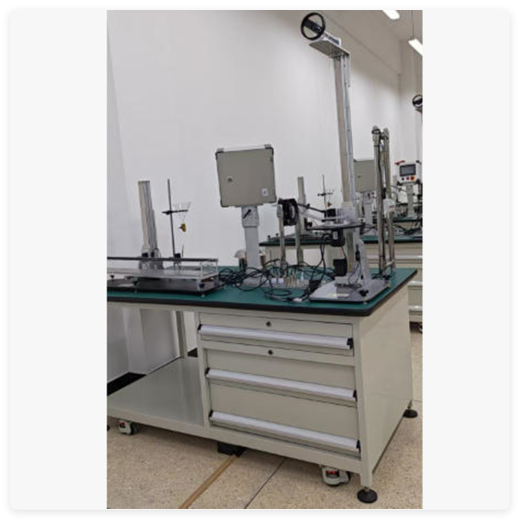

理論力學多功能實驗臺 型號:ZX1/XL3422-II
理論力學多功能實驗臺分四個模塊，可做七個實驗，是在ZX1/XL3422-I型實驗臺基礎上升JI產品。本產品采用人機界面，操作快捷方便、實驗中傳感器檢測的實時數據，直接顯示在表格或生成曲線。試驗臺采用車式鋼架柜體。實驗可自動和手動兼容，試驗數據采集和顯示功能集成:傳感器+PLC+觸摸屏顯示實驗曲線圖+USB接口可曲線圖、表格下-載:手動功能:手動操作、人工讀數和手工繪制曲線。
理論力學多功能實驗臺 型號:ZX1/XL3422-II
實驗裝置配置:1.移動臺式金屬柜體(配套PLC控制系統及人機界面觸摸屏)玄門風振模型、彈簧系統及支架4.滑道底板(鋁合金、不銹鋼)6.風機及支架、調壓器8.電子秤裝置11.組合重XIN樣件及圖樣13.非均質體(搖臂)16.圓環A/圓環B哭19.發散式光電傳感器22.滑塊
2.卡3.滑塊底板(鋁合金、POM、PMMA)5.三線擺轉動慣量測試裝置
7.靜、動摩擦因數測試裝置
9.沙漏及支架、沙袋
10.偏心振動方盒
12.砝碼掛鉤及砝碼100g、200g15.等質量圓柱鐵14.均質刻度圓盤17.聲波位移傳感器18.C型光電傳感
理論力學多功能實驗臺 型號:ZX1/XL3422-II
21風速儀25.連桿
20.光轉速表
23.水平尺、水珠泡
24.坡度儀
實驗內容:模塊一:卡玄門風振模型、彈簧系統、風機及支架、調壓器功能一:測試單自由度振動系統的變形，計算彈簧剛度與系統的固有頻率。使用器材:卡玄門風振模型、彈簧系統及支架、砝碼、掛鉤功能二:演示自激振動、自由振動和受迫振動現象，觀察其與自由振動和受迫振動的區別，繪制自激振動模型的振幅(自動測量振幅)和風速、電壓與風速、電壓與轉速之間的關系曲線。
使用器材:卡玄門風振模型、彈簧系統及支架、風機及支架、調壓器、風速儀，轉速表、聲波位移傳感器、9V電池、5#電池、電子秤裝置、偏心振動方盒模塊二:電子秤裝置功能三:求重XIN的實YAN方法:A、懸吊法:B、稱量法。使用器材:電子秤裝置、組合重XIN樣件及過塑圖樣(1:1)、連桿、水平尺&水珠泡、卷尺、T型高度調節支撐件功能四:比較漸加載荷、突加載荷、沖擊載荷、振動載荷這四種重要基本概念的區別，(自動)繪制測試載荷與時間的關系曲線。模塊三:三線擺轉動慣量測試裝置
功能五:應用三線擺扭轉振動推導轉動慣量計算公式實測均質圓盤、圓環A、圓環B的轉動慣量，計算轉動慣量的理論值與實測值間的誤差，調整線長，
通過實驗測試，證明線長對誤差的影響關系。使用器材:三線擺轉動慣量測試裝置、均質圓盤、圓環A、圓環B、卷尺、水珠泡、C型光電傳感器功能六:用等效理論方法測試和求取非均質復雜物體的轉動慣量使用器材:三線擺轉動慣量測試裝置、非均質體(搖臂)、卷尺、水珠泡、等質量圓柱鐵、C型光電傳感器
模塊四:靜、動摩擦因數測試裝置功能七:測量、比較相同與不同材質間的靜、動摩擦因數。使用器材:靜、動摩擦因數測試裝置、滑塊底板(鋁合金、POM、PMMA、PVC)滑道底板(鋁合金、不銹鋼)、滑塊、坡度儀、發散式光電傳感器
