詢價
- 企業類型：貿易商
- 新舊程度：全新
- 原產地：中國
- 尺寸：35Hх75Wх75Lmm
- 重量：<170 g

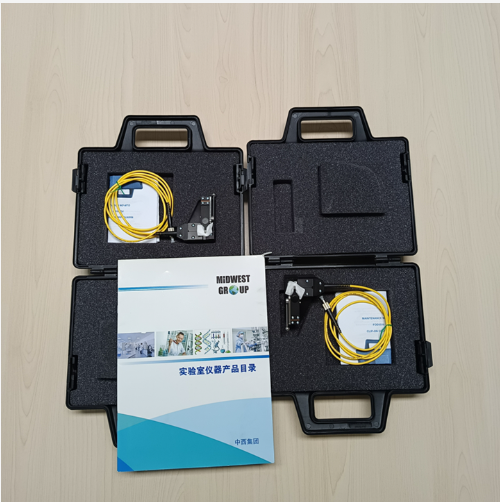

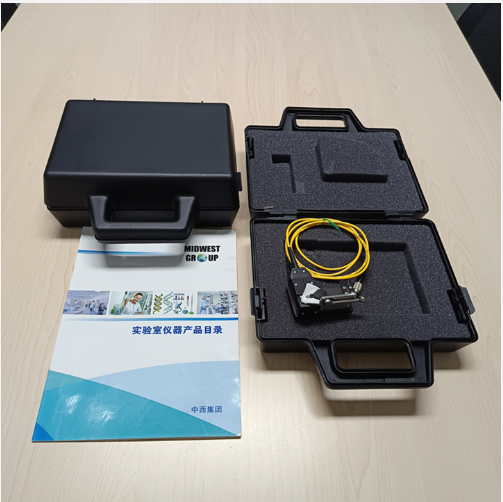

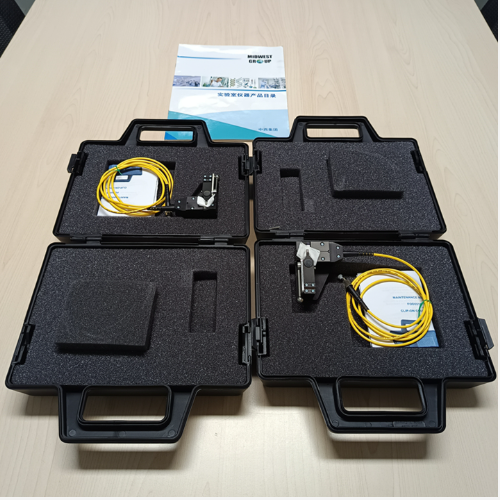

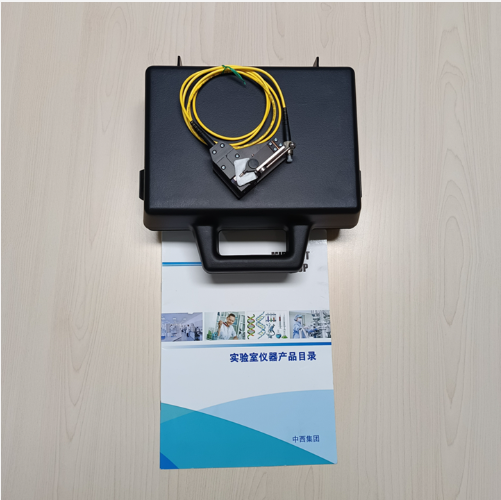

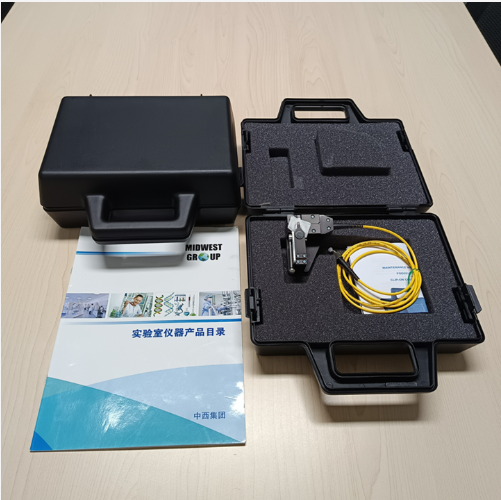

光纖夾持器 型號:ZZY3-FOD5516
OD5516 光纖耦合夾鉗設計用于在單模光纖中注入和檢測光信號。
FOD5516 用于無法接入到一個或兩個光纖末端的情況，例如在接頭盒中。
FOD5516 常見的應用是與光纖電話配合使用實現三方通話FOD5516 對于光纖的查找、識別與測試維護也有用。
光纖夾持器 型號:ZZY3-FOD5516
技術規格：
耦合效率 @1310 nm
< 22 dB, 20 dB典型值
耦合效率@1550 nm
< 17 dB, 16 dB典型值
插入損耗 @1310 nm
<7 dB, 3 dB典型值
插入損耗 @1550 nm
<8 dB, 7 dB典型值
光接口
FC-PC（尾纖長度1m），可選SC
反射損耗
<-60 dB
重量
<170 g
尺寸
35Hх75Wх75Lmm
操作溫度
10 to +35oC,濕度85%
存儲溫度
0 to +50℃, 濕度95%
質保: 1 Year
光纖夾持器 型號:ZZY3-FOD5516
操作步驟：
檢測信號：
1. 通過抬起杠桿 (1) 來升起導輪 (2)。
2. 將裸纖放入對準槽（4）中。 為方便起見，請在此處 (5) 用手指壓住光纖。
3. 將控制桿 (1) 返回到向下位置，降低導輪 (2)，將裸光纖固定到導輪下方的棱鏡上。
4.在方向(7)接入跳線(6)的任何光信號均可以耦合到跳線并且可以被測量。
注入信號：
5.將光源（音頻信號源、光纖電話等）與跳線 (6)連接。
6.重復上述步驟4.1 到 4.3。
7.注入光將沿遠離跳線的方向耦合到光纖中，與上圖中的 (7) 相反。
取出光纖并存放：
8. 要松開裸光纖，請再次提起杠桿 (1) 并小心地將光纖從對準槽 (4) 中取出。
9. 將 光纖夾持器存放在其保護盒中，無塵布 (3) 放在導輪和棱鏡之間。
10. 始終使用無塵布用酒精清潔導輪和棱鏡槽區域。
