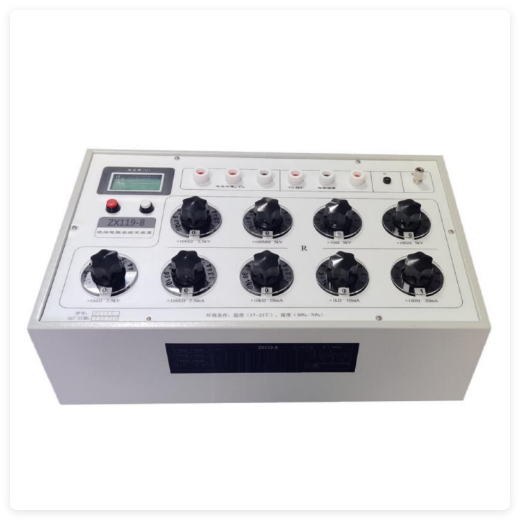

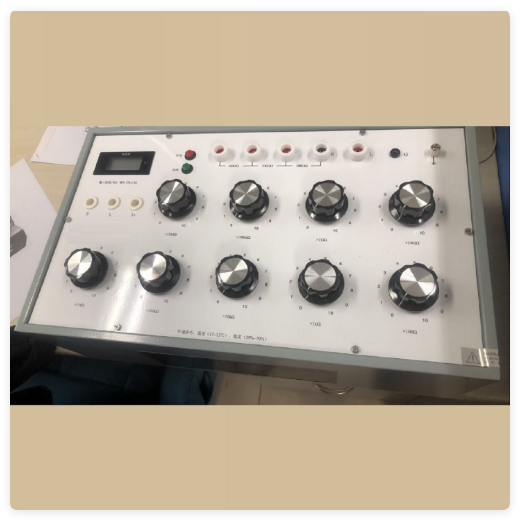

絕緣電阻表檢定裝置中西器材ZX119-8+SHZ-D
一、概 述
ZX119-8絕緣電阻表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制的。該儀器設計了單獨的泄漏屏蔽端鈕和接地端鈕。它不但可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術使用時長和機械使用時長。
測量范圍100Ω～200GΩ，調節細度100Ω。

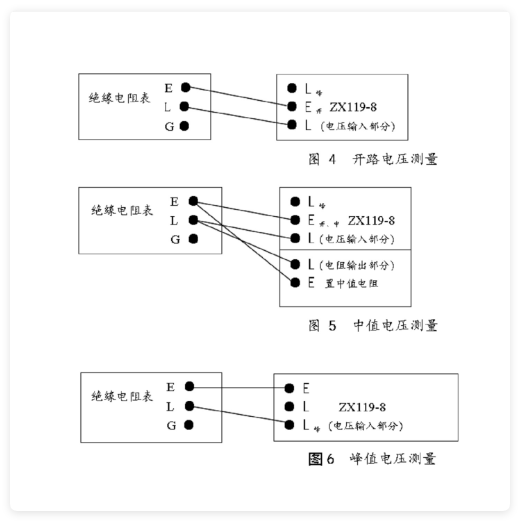

檢定裝置中電壓測量部分的標稱測量電壓為5kV DC，輸入阻抗≥10GΩ。本裝置能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
絕緣電阻表檢定裝置中西器材ZX119-8+SHZ-D
二、主要技術參數
1．電阻輸出（高壓高阻箱）部分
1.1 電阻輸出部分的準確度等級及工作電壓（電流）
阻值：100GΩ，×10GΩ，×1GΩ，×100MΩ，×10MΩ，×1MΩ
準確度等級 5，5，2，1，0.5，0.2
標稱電壓 5000V，5000V，5000V，5000V，5000V，2500V
阻值：×100kΩ，×10kΩ，×1kΩ，×100Ω
準確度等級 0.2，0.2，0.2，0.2
標稱電流 2.5mA，10mA，10mA，10mA
1.2 調節范圍：100Ω～200GΩ,調節細度為100Ω
1.3 使用環境條件
⑴ 參 考 溫 度 范 圍： 17～23℃
⑵ 標稱使用溫度范圍 ： 15～25℃
⑶ 參 考 濕 度 范 圍： 30%～60%
⑷ 標稱使用濕度范圍 ： 25%～75%
絕緣電阻表檢定裝置中西器材ZX119-8+SHZ-D
1.4 絕緣電阻：
檢定裝置中電阻輸出部分的電路與電路無電氣連接的任*何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5 絕緣強度：
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊*穿與飛弧現象。
1.6 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7 外形尺寸： 476mm×300mm×145mm
1.8 重 量： ＜6kg
2． 電壓測量（高壓直流數字電壓表）部分
2.1 測量范圍: 0～5500V DC
2.2 準 確 度: ±（1 % 讀數±0.2%滿量程）
2.3 供電電源: DC9V
2.4 輸入電阻: ≥10GΩ
2.5 顯 示: 四位半、液晶顯示
2.6 峰值電壓測量回路滿足JJG622-1997絕緣電阻表檢定規程中圖3的要求
絕緣電阻表檢定裝置中西器材ZX119-8+SHZ-D
其他功能
3.1本裝置有加熱除*濕裝置，當環境濕度>75%，或者包裝儲存環境濕度>80%時，可以打開此功能，建議除濕時間10min，環境濕度須滿足規程要求。
3.2 當進行電阻測量、電壓測量、絕緣或耐壓測試時，請斷開除*濕系統電源！
五、成套性
1． 絕緣電阻表檢定裝置一臺。
2. 加熱系統電源線一根。
3． 測 試 線 一 組。
4． 使用說明書一份。
5． 出廠合格證書一份。
6． 包裝箱一個。
