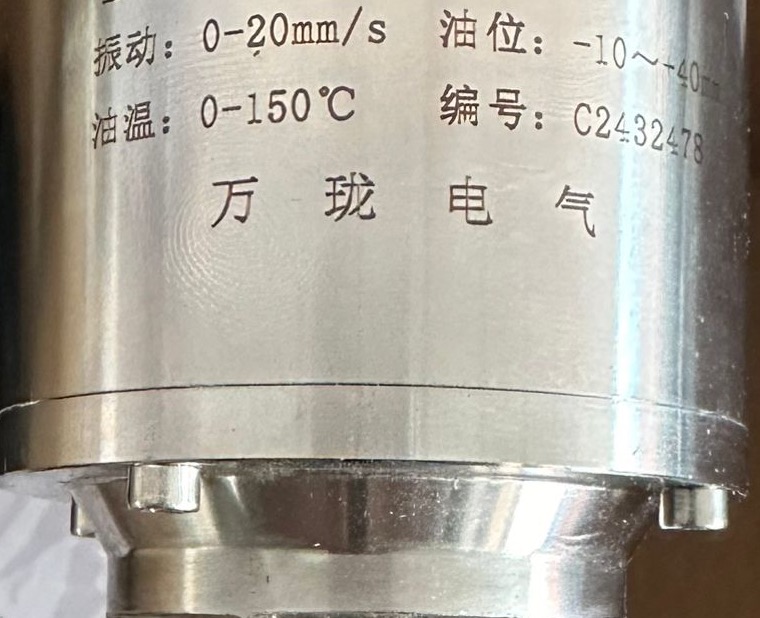

MS3102-02-00 30mv/mm/s振動傳感器
應用 | 汽輪機、水輪機、發電機組、齒輪箱、水泵、風機等大中型旋轉機械設備。 安徽萬瓏電氣 |
概述 | 該系統采用框架式結構的形式，可連接多種傳感器（加速度、速度、位移、渦流等類型）以及過程量傳感器（流量、壓力、溫度、模擬量等），對機組或機器提供實時狀態監測和保護，并具備強大的擴展能力和兼容性，安裝方便。具有其它系統所不具備的多種性能和功能。該裝置是智能化的系統，具有配套組態軟件，可對監測參數進行組態，并且采用冗余電源設計，使系統更加穩定、更的運行。 |
鍵相器是一個雙通道監視器，它將來自電渦流傳感器的兩路輸入信號轉換為脈沖鍵相位信號輸出，供其它監視器或外部故障診斷設備測量相位使用。監測器可安裝在機箱除管理模塊以外的任意插槽中，占用一個框位，位寬8TE。鍵相測量是通過在被測軸上設置一個凹槽或凸鍵，稱鍵相標記。當這個凹槽或凸鍵轉到探頭位置時，探頭與被測面的間距變化，傳感器會產生一個脈沖信號，軸每轉一圈，就會產生一個脈沖信號。因此對脈沖計數，可以測量軸的轉速；通過將該脈沖與軸的振動信號比較，可以確定振動的相位角，用于軸的動平衡分析以及設備的故障分析與診斷。安裝要求凹槽或凸鍵要足夠大，以使產生的脈沖信號峰峰值不小于5V，一般若采用φ8傳感器，則這一凹槽或凸鍵寬度應大于7.6mm、深度或高度應大于1.5mm（推薦采用2.5mm以上）、長度應大于10.2mm。故障監測 監測旋轉機械的轉速、鍵相。
測量參量 轉速值或鍵相信號。
機組類型 各種滑動軸承的旋轉機械。如汽輪機、風機、壓縮機、電機、泵等。
功能 具有4－20mA或1－5V 有源輸出端子。現場發光管顯示機器運行狀態(儀表工作狀態 OK、報警Alert、聯鎖 Danger) 。隔離的兩級報警的繼電器輸出端子SPDT?，F(xiàn)場報警復位鍵、遙控報警復位端子/報警旁路端子?？涩F(xiàn)場顯示(需要TM0200)以及通過PLC、DCS顯示振動值。 原始信號的緩沖輸出，直接對接狀態監測儀表( “BUF OUT”同軸電纜接口) 。24VDC、220VAC 或 110VAC 供電，其中 220VAC 或110VAC選項為隔離電源。
應用 | 風機、水泵、電機、壓縮機磨煤機、齒輪箱等各類旋轉機械設備 | 安徽萬瓏電氣有限公司 | |||
概述 | 該裝置是基于傳感器技術、新信號處理技術、中斷技術、人機交互技術等集成的新一代智能化產品。它采用四路或兩路同步監測模式，對設備的運行工況將進行有效的監控，并將相關數據進行特征參數提取，機組狀態數據，完成機組故障的預警和報警。它可以為設備建立一套嚴密的振動監測診斷分析體系，通過連續監測設備運行的重要狀態參數，及時了解設備的運行狀況，為事故征兆的預診斷提供重要的數據資料，為設備的運行提供可靠的保障。 | ||||
產品型號 | 軸振動 | 擺度 | 軸承振動 | 軸承振動 | 軸承振動 |
信號 | |||||
輸入信號類型 | 振動電渦流傳感器 | 振動電渦流傳感器 | 磁電式速度傳感器 | 壓電式加速度傳感器 | 壓電式速度傳感器 |
測量參數 | 振幅（p-p） | 振幅（p-p）、烈度（Trms） | |||
輸入通道 | 四通道/兩通道（可選） | ||||
測量精度 | ±1%FS@25℃ | ||||
頻率范圍 | 2~500Hz±3dB | 0.5~100Hz | 10~300Hz | 10~1000Hz | 10~1000Hz |
測量范圍： | 振幅（1~500μm用戶定義） | 振幅（1~500μm用戶定義）、烈度（1~50.0mm/s用戶定義） | |||
傳感器供電 | -24Vdc隔離 | -24Vdc隔離 | 不供電（電壓輸入） | 4.0mA±10%，+24Vdc隔離 | 4.0mA±10%，+24Vdc隔離 |
輸出 | |||||
4~20mA電流 | 大負載750Ω、±0.1%FS@25℃ | ||||
繼電器 | 5A/30Vdc 或5A/250Vac SPST干節點 | ||||
同步信號輸出 | 振動：傳感器原始信號，輸出阻抗100Ω，大傳輸距離300米 | ||||
通訊方式 | RS485、通訊協議MODBUS RTYU | ||||
USB接口 | 支持外部U盤數據存儲，備份 | ||||
報警 | |||||
級數 | 每路2級報警 | ||||
延時 | 0~250s、以1s為間隔 | ||||
報警值 | 用戶自定義 | ||||
報警邏輯 | ≥ | ||||
環境 | |||||
運行溫度 | -30℃~+65℃ | ||||
儲藏溫度 | -40℃~+85℃ | ||||
濕度 | ≤90％，非冷凝 |
功能模塊名稱 | 描述 | |
安徽萬瓏電氣 | 系統框架 | 必選 |
安徽萬瓏電氣 | 電源模塊 | 可冗余配置 |
安徽萬瓏電氣 | 通訊模塊 | 可選 |
安徽萬瓏電氣 | 擴展模塊 | 可選 |
安徽萬瓏電氣 | 軸振動模塊 | 配振動電渦流傳感器 |
安徽萬瓏電氣 | 軸承振動模塊 | 配磁電式速度傳感器 |
安徽萬瓏電氣 | 軸承振動模塊 | 配壓電式加速度傳感器 |
安徽萬瓏電氣 | 軸承振動模塊 | 配壓電式速度傳感器 |
安徽萬瓏電氣 | 擺度模塊 | 配位移電渦流傳感器 |
安徽萬瓏電氣 | 轉速模塊 | 配轉速電渦流傳感器或轉速傳感器 |
安徽萬瓏電氣 | 反轉速模塊 | 配轉速電渦流傳感器或轉速傳感器 |
安徽萬瓏電氣 | 鍵相模塊 | 配電渦流傳感器 |
安徽萬瓏電氣 | 軸向位移模塊 | 系列配φ8mm電渦流傳感器或φ11mm電渦流傳感器 |
安徽萬瓏電氣 | 脹差模塊 | 系列配φ18mm電渦流傳感器或φ25mm電渦流傳感器 |
電源 | 由電源模塊供電，功耗8.0W |
輸入信號 | (1) 接受壓電式加速度傳感器信號 (2) 接受壓電式速度傳感器信號 (3) 接受磁電式傳感器信號 4渦流傳感器型號 |
輸入阻抗 | ＞20KΩ |
靈敏度/頻率響應 | (1) 壓電式加速度傳感器：靈敏度100mv/g；頻率響應：10Hz～4.0KHz (2) 壓電式速度傳感器：4.0mv/mm/s；頻率響應：10 Hz～4.0KHz (3) 磁電式速度傳感器：31.5mv/mm/s；頻率響應：10 Hz～300Hz |
精度 | ＜±1%FS@25℃ |
量程 | 振幅（0-500μm用戶定義）、烈度（0-50.0mm/s用戶定義） |
4~20mA電流 | 大負載750Ω、±0.1%FS@25℃ |
緩沖輸出 | 具有原始信號緩沖輸出接口 |
輸出阻抗 | 100Ω |
傳感器電源 | (1) 壓電式傳感器 4mA±10%，+24Vdc隔離 (2) 磁電式傳感器 無源 |
報警 | 報警點設置：每一個通道有兩個報警點，可在0～100%滿量程內調節 |
報警延時 | (1) 報警1延時設定在1～60s，時間步進為1s (2) 報警2延時設定在1～60s，時間步進為1s |
繼電器負載 | 3A/30VDC、3A/250VAC SPST干節點 |
顯示 | (1) 數值：當前工程量數值、柱狀圖 (2) 狀態顯示：正常、報警、危險、旁路 |
VMS8000B/xxxx軸振動功能模塊 | |
電源 | 由電源模塊供電，功耗8.0W |
輸入信號 | 接受電渦流傳感器信號 |
輸入阻抗 | ＞20KΩ |
靈敏度 | 8mm探頭：8.0mv/μm(200mV/mil) |
頻率響應 | 2-500Hz±3dB |
精度 | ＜±1%FS@25℃ |
量程 | 振幅（0-500μm用戶定義） |
4~20mA電流 | 大負載750Ω、±0.1%FS@25℃ |
緩沖輸出 | 具有原始信號緩沖輸出接口 |
輸出阻抗 | 100Ω |
傳感器電源 | -24VDC，限流；每通道電流小于50mA |
報警 | 報警點設置：每一個通道有兩個報警點，可在0～100%滿量程內調節 |
報警延時 | (1) 報警1延時設定在1～60s，時間步進為1s (2) 報警2延時設定在1～60s，時間步進為1s |
繼電器負載 | 3A/30VDC、3A/250VAC SPST干節點 |
顯示 | (1) 數值：當前工程量數值、柱狀圖 (2) 狀態顯示：斷線 、正常、報警、危險、旁路 |
VMS8000B/xxxx轉速功能模塊 | |
電源 | 由電源模塊供電，功耗8.0W |
輸入信號 | 磁阻傳感器、交流電壓信號、霍爾傳感器、脈沖電壓信號 |
輸入阻抗 | ＞20KΩ |
精度 | ＜±1%FS@25℃ |
量程 | 0-9999rpm用戶定義 |
4~20mA電流 | 大負載750Ω、±0.1%FS@25℃ |
緩沖輸出 | 具有原始信號緩沖輸出接口 |
傳感器電源 | 霍爾式傳感器+12VDC；電渦流傳感器-24VDC |
報警 | 報警點設置：每一個通道有兩個報警點；0～100%滿量程內設置設定值； |
報警延時 | (1) 報警1延時設定在1～60s，時間步進為1s (2) 報警2延時設定在1～60s，時間步進為1s |
繼電器負載 | 3A/30VDC、3A/250VAC SPST干節點 |
顯示 | (1) 數值：當前工程量數值、柱狀圖 (2) 狀態顯示：正常、報警、危險、旁路 |
wll8000B/xxxx行程功能模塊 | |
電源 | 由電源模塊供電，功耗8.0W |
輸入信號 | 行程傳感器 |
輸入阻抗 | ＞20KΩ |
靈敏度 | 任何特定靈敏度 |
精度 | ＜±2%FS@25℃ |
4~20mA電流 | 大負載750Ω、±0.1%FS@25℃ |
報警 | 報警點設置：每一個通道有兩個報警點； 0～100%滿量程內設置 |
報警延時 | (1) 報警1延時設定在1～60s，時間步進為1s (2) 報警2延時設定在1～60s，時間步進為1s |
顯示 | (1) 數值：當前工程量數值、柱狀圖 (2) 狀態顯示：正常、報警、危險、旁路 |
環境指標 | |
運行溫度 | -30℃～+65℃ |
儲存溫度 | -40℃～+85℃ |
相對濕度 | ≤90％，非冷凝 |
