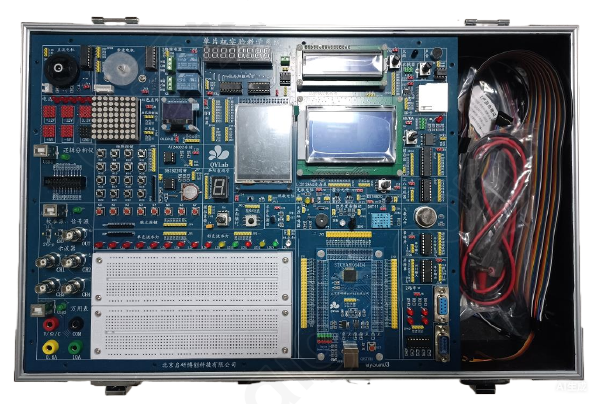

單片機實驗教學系統

                                                  QySCM03

---STC15單片機

單片機實驗教學系統結合了現代電子技術，根據單片機課程要求研發設計而成。該系統基于Keil開發，實驗內容豐富，實驗深度和廣度逐級展開，分為基礎測驗實驗、基礎實驗、傳感器和執行器實驗、擴展實驗、綜合設計實驗。以小系統、多功能、易擴展為設計思想，配置各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計、科研提供了良好的實驗開發設備。

多模塊集成，支持系統設計與性能驗證，減少復雜連線，提升實驗效率，便攜式結構、移動靈活、不受實訓室場地限制，方便開展隨堂實驗、技能培訓、電子競賽等多種活動。

該實驗教學系統注重單片機本身功能的應用，充分體現單片機的特點，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程接口，是一款靈活性的集編程調試于一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。

一、技術性能：

1.交流電源輸入：220V±10%  50Hz；

2.工作環境溫度：-10℃～+40℃；

3.直流電源輸出：3.3V、+5V、-5V、+12V、-12V；（短路保護、過流保護）

4.提供4個示波器通道；配有標準的BNC接口，帶寬100MHz，實時采樣率1GSa/s；

5.提供1個波形發生器：配有標準的BNC接口，信號輸出頻率范圍：DC 1Hz～25MHz，波形幅度：±3.5Vmax；

6.提供萬用表：配有標準接口，直流電壓量程800V，電流測量量程10A，二極管測量范圍2V；

7.提供16路邏輯分析儀通道：采樣率250M；

8.實驗面包板尺寸：175*92mm；

9.實驗箱尺寸：500*350x150mm；

10.配套精心編寫實驗指導書和大量C語言實驗例程及Proteus仿真源文件，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。各功能模塊均獨立設計，可以直接用各種單片機。

11.校企合作聯合定制開發有關實驗內容。

12.提供教學樣例實驗程序及軟件免費升級服務，并做好培訓工作，培訓時間不少于2天，免費質保期不少于叁年。

二、基礎實驗?zāi)K：

1.單色流水燈模塊：8個高亮綠色LED燈，用于流水燈實驗。

2.雙色流水燈模塊：6個高亮直插LED燈，紅黃綠三種顏色，用于交通燈實驗。

3.雙色LED燈模塊：紅綠雙色直插LED 燈 ，用于簡易邏輯筆設計。

4.8位數碼管模塊：2個四位一體共陽極數碼管，2個74HC595 驅動芯片，用于時鐘顯示實驗。

5.1位數碼管模塊：1個8段數碼管，共陽極，0.56英寸，用于數碼管認識實驗。

6.紅綠雙色點陣模塊：3個74HC595 驅動芯片，一個紅綠雙色點陣顯示屏，用于字符和中文的LED顯示。

7.LCD1602 液晶屏模塊：標準LCD1602液晶屏接口，1個帶背光的LCD1602 液晶屏，用于字符液晶顯示實驗。

8.LCD12864 液晶屏模塊：標準LCD12864液晶屏接口，支持串行、并行液晶屏，用于圖像和中文顯示。

9.OLED 顯示模塊：0.96寸OLED液晶屏，128*64顯示,用于新型顯示器OLED 液晶屏的應用學習。

10.TFT 彩屏模塊：彩屏接口支持8位、16位TFT，支持觸摸屏控制，帶背光開關。配套2.8寸彩屏，帶觸屏功能，262K色，8位數據端。

11.8 個獨立按鍵：8個獨立按鍵，帶上拉電阻 。

12.4X4 矩陣鍵盤：4行4 列矩陣鍵盤，共16 個按鍵，帶上拉電阻。

13.五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向。

14.蜂鳴器模塊：無源蜂鳴器

15.DS1302 時鐘模塊：DS1302芯片，模塊帶后背電池座。

16.1路直流電機接口：ULN2003 驅動芯片。一路可調速、可調向雙功能電機接口。

17.1路步進電機接口：ULN2003驅動芯片。標準5線4相步進電機接口。

18.2路繼電器：ULN2003驅動芯片。兩個5V繼電器，兩個3P接線端子。

19.2路串口：SP3232 芯片，+3.0V-+5V 工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4個。

20.AT24C02 存儲模塊：AT24C02 芯片。

21.模擬量輸入模塊：0V-5V輸入可調，0R-10K電阻值可調。

22.串轉并模塊：74HC164 芯片。

23.并轉串模塊：74HC165 芯片。

24.SD卡模塊：標準SD卡卡槽，SPI 控制，4-bit 傳輸模式。

24.MAX485 模塊：MAX485 芯片，1 組 2P 接線端子輸出，1 組插針輸出。

26.紅外發射模塊：紅外發射二極管。

27.紅外接收模塊：HX838紅外一體化接收頭。

28.PCF8591 AD/DA 模塊：PCF8591芯片，4路模擬量輸入，1 路模擬量輸出，IIC通信。

29.鎖存器模塊：74HC573 鎖存芯片，兼容標準CMOS 。

30.三八譯碼器：74LS138 芯片，TTL 電平。

三、傳感器實驗?zāi)K

1.DS18B20單元

2.DHT11單元

3.熱敏電阻測溫單元

4.半導體測溫單元

5.溫度濕度測量單元

6.鉑電阻測溫單元

7.熱電偶測溫單元

8.光照度測量單元

9.壓力重量測量單元

10.紅外人體感應開關單元

11.光電開關單元

12.火焰檢測單元

13.煙霧檢測單元

14.振動檢測單元

15.超聲波測距單元

16.光電測速單元

17.聲音檢測單元

18.三軸傾角加速度單元

19.霍爾檢測單元

20.手勢識別控制單元

21.舵機控制單元

22.搖桿輸入控制單元

23.紅外發射模塊：紅外發射二極管

24.紅外接收模塊：HX838 紅外一體化接收頭

四、實驗內容

基礎實驗

實驗一、單色流水燈、跑馬燈實驗

實驗二、雙色LED流水燈、跑馬燈實驗

實驗三、簡易邏輯筆設計實驗

實驗四、單路數碼管顯示實驗

實驗五、多路數碼管顯示實驗

實驗六、簡易實驗數字鐘實驗

實驗七、點陣屏顯示字符、漢字實驗

實驗八、LCD1602液晶屏顯示實??？驗，可顯示字母、數字

實驗九、LCD12864液晶屏顯示實驗，可顯示字母、數字、漢字、圖形

實驗十、OLED液晶屏顯示實驗，可顯示字母、數字、漢字、圖形

實驗十一、TFT 彩屏顯示實驗、可顯示字母、數字、漢字、圖形等、全信息嗯顯示

實驗十二、獨立按鍵輸入實驗

實驗十三、矩陣鍵盤輸入實驗

實驗十四、搖桿輸入實驗

實驗十五、蜂鳴器驅動發聲實驗

實驗十六、簡易電子琴實驗

實驗十七、DS1302時鐘實驗

實驗十八、直流電機驅動實驗

實驗十九、直流電機轉速控制實驗

實驗二十、步進電機驅動實驗

實驗二十一、步進電機轉速控制實驗

實驗二十二、繼電器驅動控制實驗

實驗二十三、串口通信實驗

實驗二十四、AT24C02存儲實驗

實驗二十五、74HC164串行轉并行輸出實驗

實驗二十六、74HC165并行轉串行輸出實驗。

實驗二十七、SD 卡存儲操作實驗

實驗二十八、MAX485進行485通信實驗

實驗二十九、紅外發射與接收實驗

實驗三十、PCF8591數模、模數轉換實驗

實驗三十一、74HC573 鎖存器實驗

實驗三十二、74LS138 鎖存器實驗傳感器實驗內容

傳感器實驗內容;

實驗一、單路DS18B20溫度采集實驗

實驗二、基于DS18B20的溫控實驗

實驗三、單路DHT11溫濕度采集實驗

實驗四、基于DHT11溫濕度控制實驗

實驗五、熱敏電阻測溫實驗

實驗六、基于熱敏電阻的溫度計實驗

實驗七、半導體測溫實驗

實驗八、基于半導體測溫原理的溫度計實驗

實驗九、鉑電阻測溫實驗

實驗十、基于熱鉑阻的溫度計實驗

實驗十一、熱電偶測溫實驗

實驗十二、基于熱電偶的溫度計實驗

實驗十三、光照度測量實驗

實驗十四、壓力重量測量實驗

實驗十五、紅外人體感應開關實驗

實驗十六、光電開關實驗

實驗十七、火焰檢測實驗

實驗十八、煙霧檢測實驗

實驗十九、振動檢測實驗

實驗二十、超聲波測距實驗

實驗二十一、光電測速實驗

實驗二十二、聲音檢測實驗

實驗二十三、三軸傾角加速度實驗

實驗二十四、霍爾檢測實驗

實驗二十五、手勢識別控制實驗

實驗二十六、舵機控制實驗

實驗二十七、搖桿輸入控制實驗

實驗二十八、紅外發射與接收實驗
